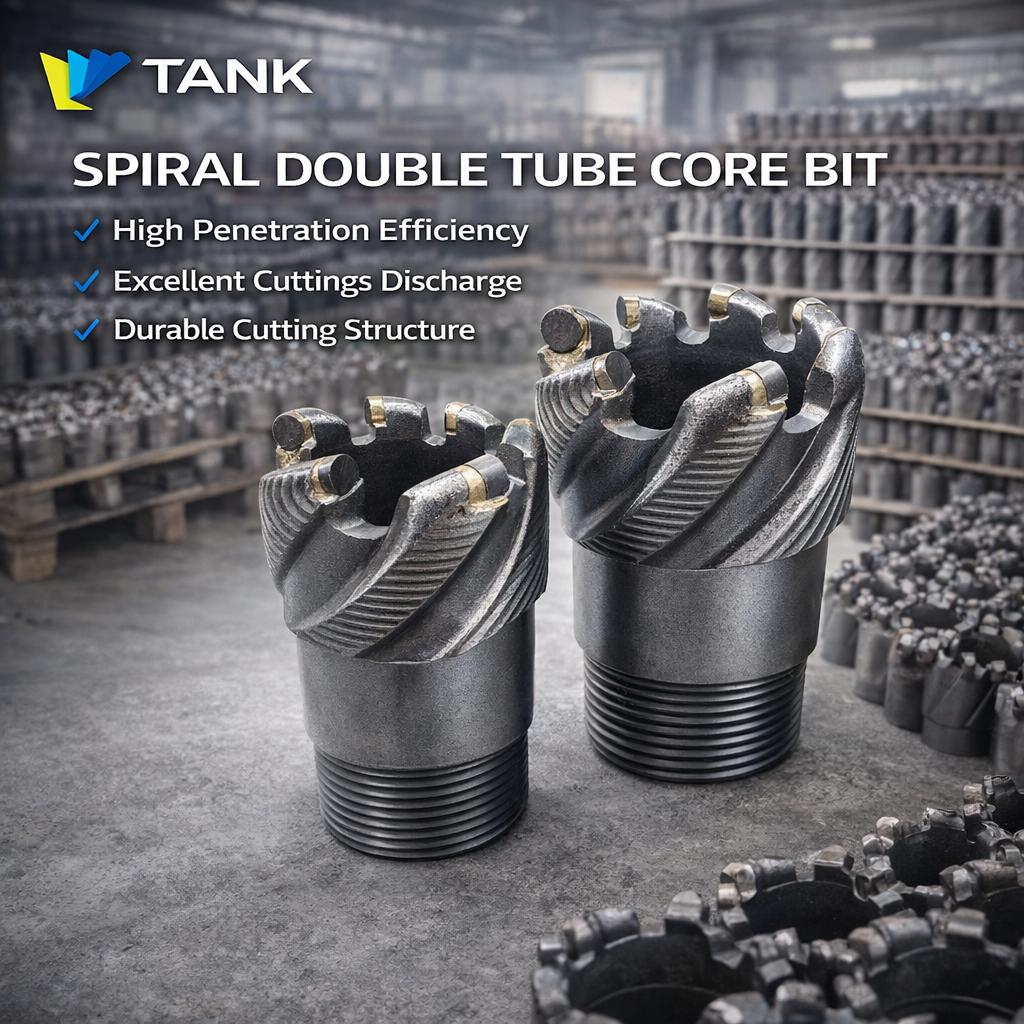

ה-Spiral Double Tube Core Bit תוכנן במיוחד עבור פרויקטי חקר גיאולוגיים שבהם איכות הליבה וקצב ההתאוששות הם קריטיים. על ידי שילוב של מבנה חיתוך ספירלי עם מערכת צינורות כפולות-, ביט זה מגן ביעילות על דגימת הליבה מפני הפרעות תוך שמירה על חדירה יציבה בתצורות מורכבות. הוא נמצא בשימוש נרחב בחיפושי מינרלים, חקירה הנדסית וקידוח קרקע שבור או מעורב.

סקירה כללית

סיבי ליבת הצינור הכפול הספירלי תוכנן לשיפור התאוששות הליבה בתצורות שבורות, רופפות או מעורבות. בניגוד לביטים של ליבת צינור- בודדים, מבנה הצינור הכפול- מאפשר לצינור הפנימי להישאר נייח יחסית בזמן שהצינור החיצוני מסתובב וחותך את המבנה.

עיצוב זה ממזער את ההפרעה לדגימת הליבה, מפחית את השפעות הכביסה ומשפר באופן משמעותי את קצב ההתאוששות-במיוחד בשכבות שבורות, בשכבות חצץ ובסלעים שעבר מזג אוויר.

הוא נמצא בשימוש נרחב בחיפוש מינרלים, חקירה גיאוטכנית, פרויקטים של אנרגיה הידרומית וגיאולוגיה הנדסית שבהם שלמות הליבה משפיעה ישירות על קבלת החלטות.-

טבלת מפרט סיביות ליבה

שֵׁם

גוֹדֶל

מִספָּרַיִם

סוג סיביות

גיבוש ישים

מִשׁקָל

(ק"ג)

סיבי ליבה כפולה ספירלית

94 מ"מ

7 יחידות × 1305

סיבי PDC משופר כדורי

היווצרות חלוקים, שכבת חצץ (F פחות או שווה ל-6)

1.8

ספירלת מסגרת ליבה

89–113 מ"מ

12 יחידות × 1005

צלחת משופעת PDC Bit משופרת

סלע קשיח- בינוני, תצורות שבור (F פחות או שווה ל-8)

2.5

יתרונות מבניים מרכזיים

עיצוב צינור כפול
צינור פנימי מגן על הליבה מפני שחיקת שטיפה
צינור חיצוני מטפל בחיתוך והעברת מומנט
משפר מאוד את יחס התאוששות הליבה

מבנה חיתוך ספירלי
משפר את יעילות פריקת ייחורים
מפחית את תנודות המומנט במהלך הקידוח
שומר על מהירות חדירה יציבה

מערכת דרכי מים אופטימלית
מונע סתימה בתצורות שבורות
משפר את הקירור והסרת פסולת
מפחית את הסיכון להפרעות בקידוח

גוף ביט מחוזק
גוף פלדה מסגסוגת חוזק- גבוה
עמידות מעולה בפני פגיעות ושחיקה
מתאים למחזורי קידוח רציפים ארוכים

יישומים

תצורות מתאימות כוללות:
אזורי סלע שבורים
שכבות חצץ וחלוקי נחל
סלע שעבר מזג אוויר
תצורות מעורבות של אדמה-סלע
קרסט ואבן גיר שבורה

יישומים אופייניים:
קידוחי חיפוש גיאולוגיים
חקירת משאבי מינרלים
פרויקטים של אנרגיה מים וקרן
סקרים גיאולוגיים הנדסיים
דגימת ליבות בתצורות לא יציבות

ייצור ובקרת איכות

כל סיבי ליבת צינור כפול ספירלה מיוצר תחת תקני בקרת איכות קפדניים:
פרזול פלדה מסגסוגת-בדרגה גבוהה
עיבוד CNC מדויק
גיאומטריית להב ספירלה אופטימלית
טיפול בחום לחוזק ועמידות בפני שחיקה
בדיקת ריכוזיות ואיזון קפדנית
בדיקת איכות סופית לפני המסירה
זה מבטיח שכל סיבי פועל בצורה מהימנה בתנאי קידוח תובעניים.

השוואה

פָּרִיט	סיבי ליבה צינור כפול ספירלה	סיבי ליבה סטנדרטיים
שחזור ליבה	גבוה מאוד	בֵּינוֹנִי
שלמות לדוגמה	מְעוּלֶה	לעתים קרובות מופרע
התאמה ל- Broken Ground	מְעוּלֶה	מוּגבָּל
יציבות קידוח	גָבוֹהַ	לְמַתֵן
מבצע המשכיות	לְהַחלִיק	הפרעות תכופות

מקרה יישום שטח

רקע הפרויקט - פרויקט חיפושי נחושת, צפון צ'ילה
הפרויקט ממוקם בצפון צ'ילה, -אזור כריית נחושת ידוע המאופיין בתצורות שבורות מאוד, שכבות חצץ מעורבות וסלע געשי מנוהל.
במהלך שלב הקידוח המוקדם, הקבלן השתמש בסיביות ליבה- יחידות קונבנציונליות. עם זאת, כמה בעיות הופיעו במהירות:
שבירה ואובדן הליבה חמורים
שיעור התאוששות הליבה נמוך
סתימה תכופה הנגרמת מחצץ רופף
התקדמות קידוח לא יציבה וסריקה חוזרת ונשנית
בעיות אלו השפיעו באופן משמעותי על דיוק הרישום הגיאולוגי והאטו את לוח הזמנים של החקר.

ניתן פתרון
לאחר הערכה טכנית, צוות הקידוח עבר ל-Spiral Double Tube Core Bit שלנו, שתוכנן במיוחד עבור תצורות לא יציבות ושבורות.
שיפורים עיקריים לאחר ההחלפה:
🔹 התאוששות הליבה עלתה ב-35-40%
🔹 דגימות ליבה הרבה יותר נקיות ושלמות יותר
🔹 מופחתת קריסת חור וחסימת שטיפה
🔹 פרמטרי קידוח יציבים יותר
🔹 יעילות הקידוח הכוללת השתפרה בכ-20%

משוב לקוח

מבנה הצינור הכפול עשה הבדל גדול בקרקע שבורה.

התאוששות הליבה הפכה עקבית הרבה יותר, והפרעות בקידוח צומצמו מאוד.

לאחר בדיקה, החלטנו להשתמש במודל זה עבור כל חורי החקירה הנוספים.

טיפים לתפעול

מומלץ עבור תצורות שבורות, מבולבלות או מעורבות
שמור על מהירות סיבוב מתונה כדי למנוע רטט מוגזם
ודא זרימת מים או בוץ יציבה להסרה נכונה של ייחורים
בדוק באופן קבוע את מצב הבלאי של הצינור הפנימי
הימנע מלחץ הזנה אגרסיבי באזורי שבירה
פעולה תקינה מאריכה משמעותית את חיי הביט ומשפרת את איכות הליבה.
